Allectra 同軸型真空饋通BNC/BNC50：標準BNC饋通主要用于同軸信號傳輸（這里不考慮阻抗匹配和超高電壓應用）。通常根據Single & Double Sided和Grounded & Floating Shield進行分類。

一、標準BNC同軸饋通

1、BNC

BNC 500V Coaxial GROUNDED SHIELD, SINGLE SIDED

標準同軸饋通，接地屏蔽，單端連接

2、BNCD

BNC 500V Coaxial GROUNDED SHIELD, DOUBLE SIDED

標準同軸饋通，接地屏蔽，雙端連接

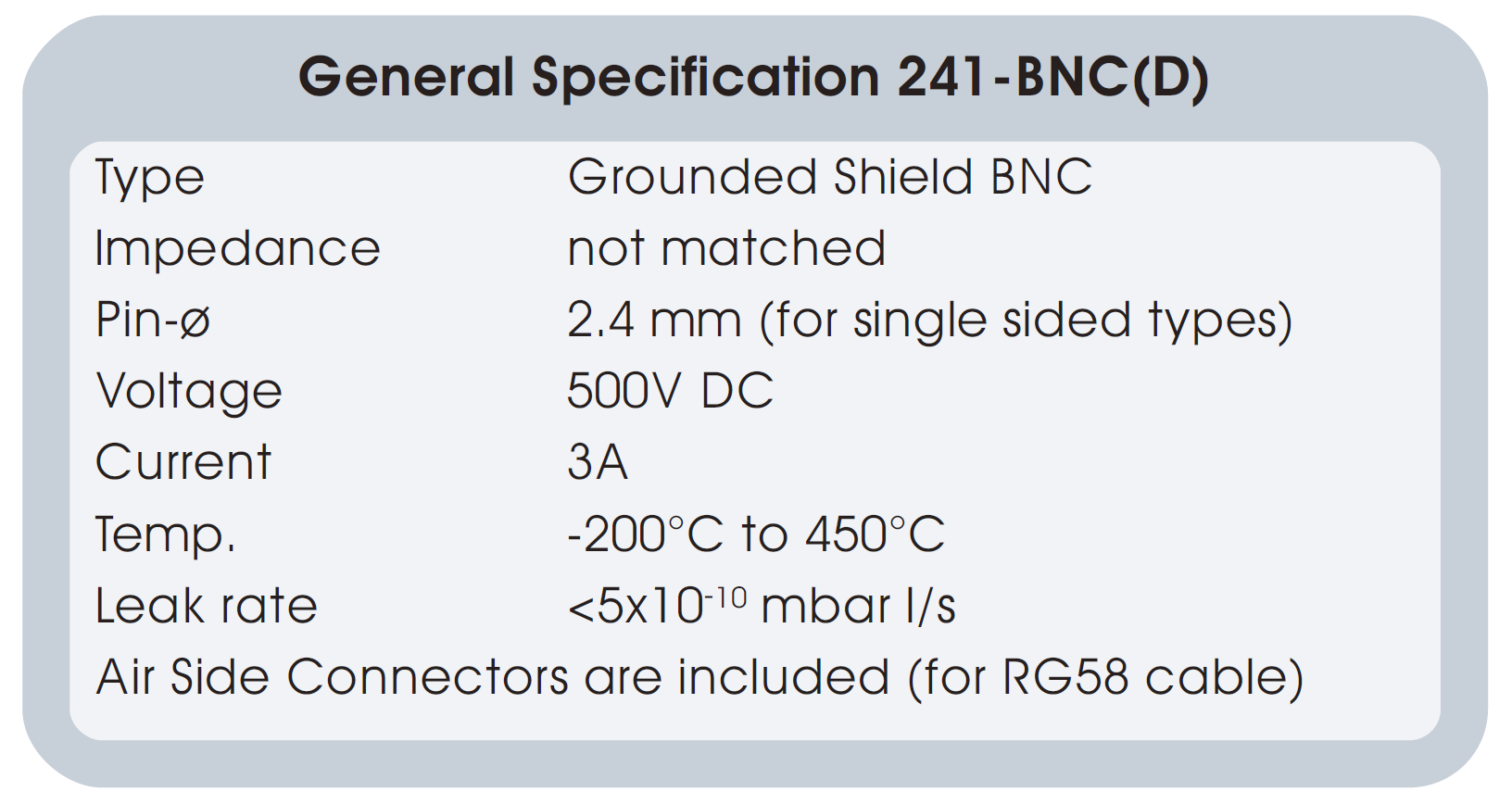

圖一：標準BNC真空饋通的基本性能參數

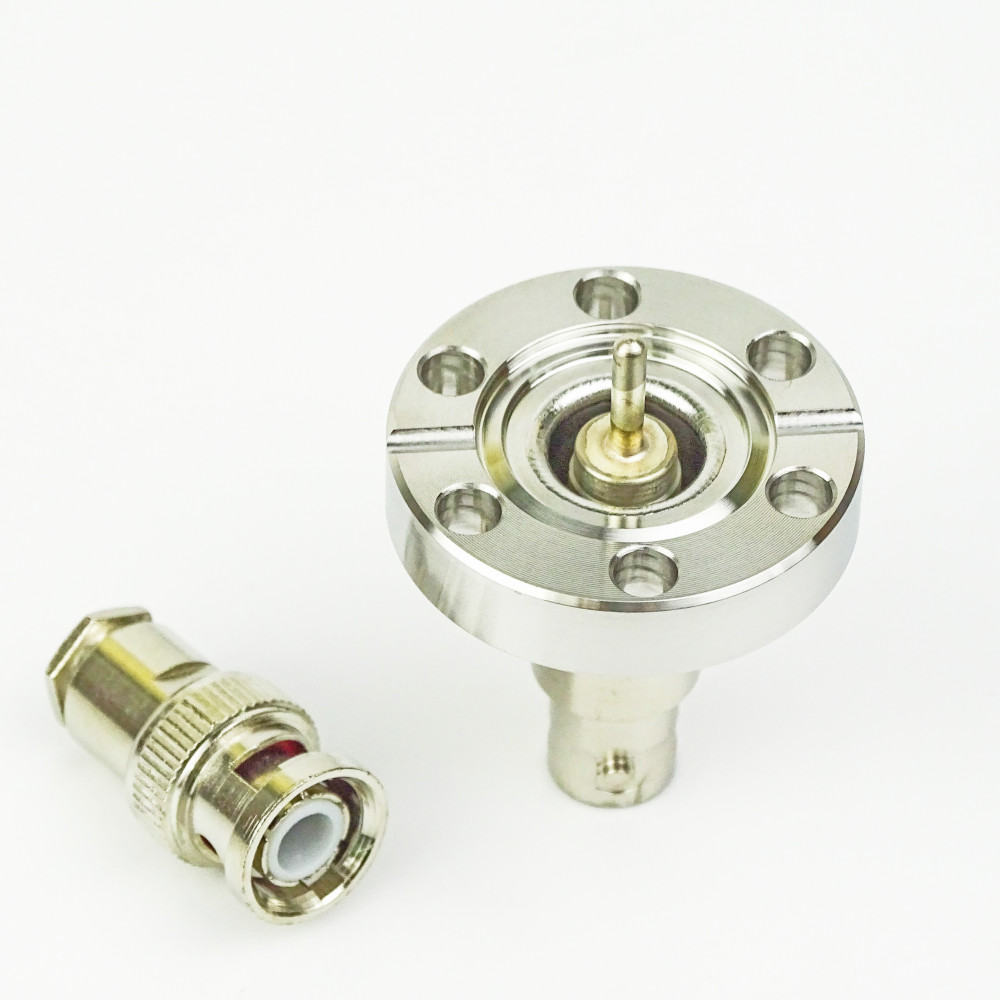

圖二：標準BNC真空饋通（CF16法蘭）

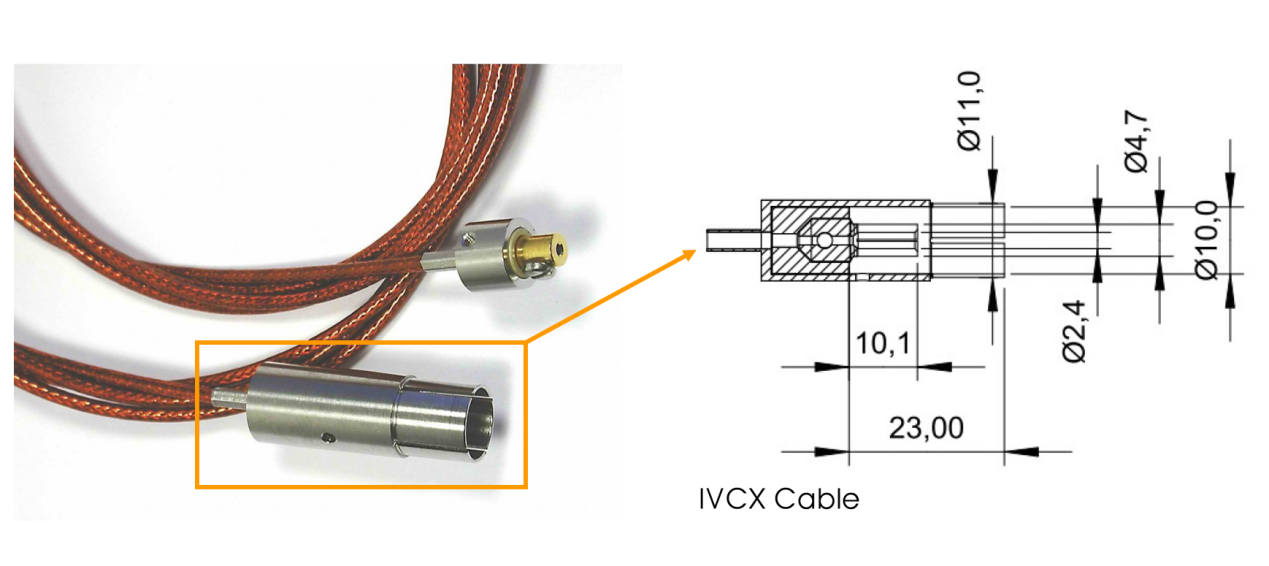

圖三：Single sided BNC — IVCX型真空線纜

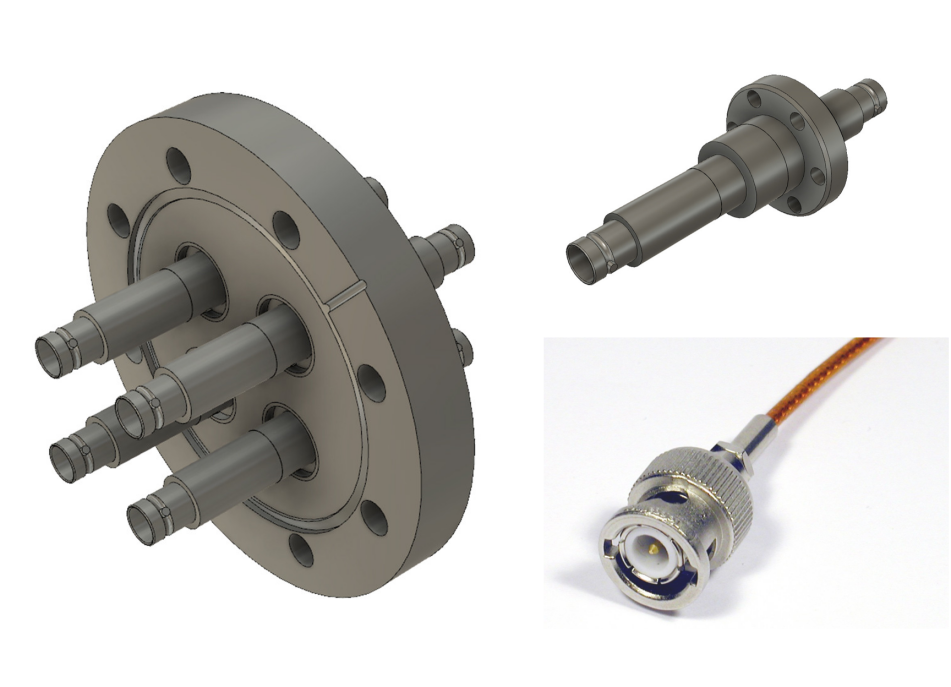

圖四：（左）BNCD-CF35-4針；（右上）BNCD-CF16-1針；（右下）BNCD真空同軸線纜

二、BNC50歐姆同軸饋通

50Ω的BNC真空饋通適合高頻傳輸，其中雙端連接的頻率可以達到4GHz。

1、BNC50

BNC 50Ω 500V Coaxial GROUNDED SHIELD, SINGLE SIDED

50Ω同軸饋通，接地屏蔽，單端連接

2、BNCD50

BNC 50Ω 500V Coaxial GROUNDED SHIELD, DOUBLE SIDED

50Ω同軸饋通，接地屏蔽，雙端連接

3、BNCF50

BNC 50Ω 500V Coaxial FLOATING SHIELD, SINGLE SIDED

50Ω同軸饋通，浮地屏蔽，單端連接

4、BNCDF50

BNC 50Ω 500V Coaxial FLOATING SHIELD, DOUBLE SIDED

50Ω同軸饋通，浮地屏蔽，雙端連接

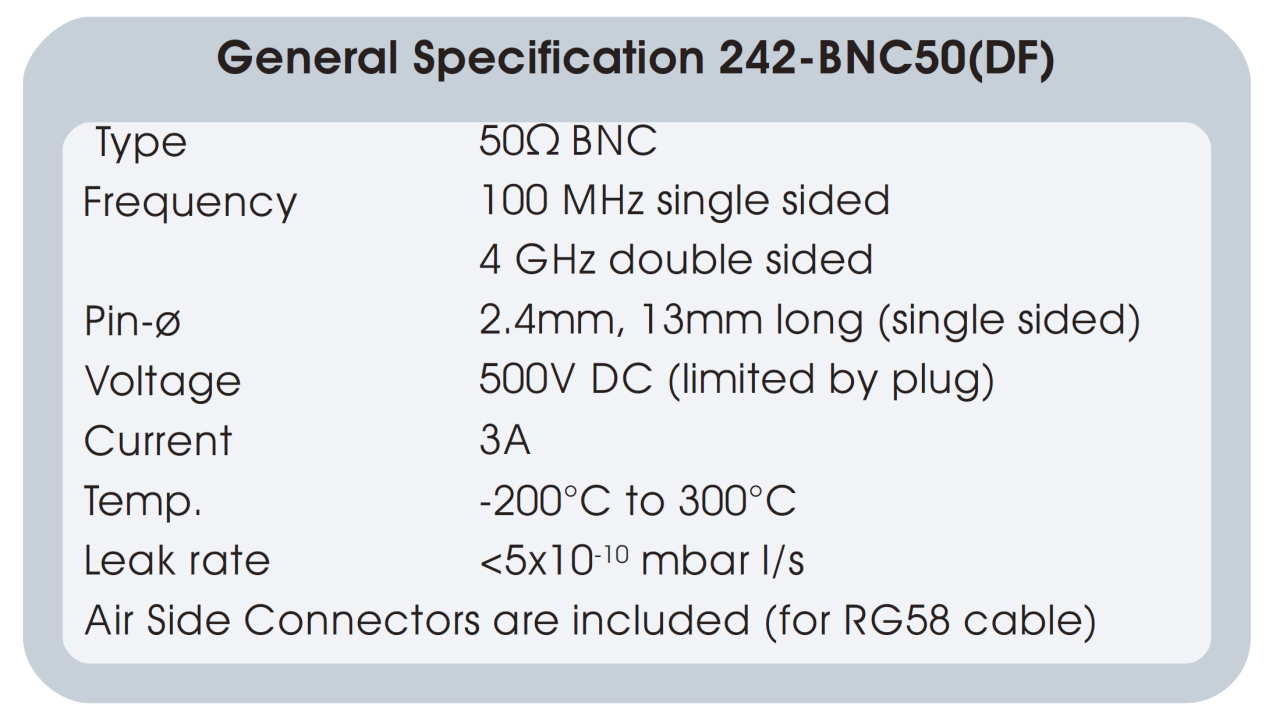

圖五：BNC50Ω真空饋通的基本性能參數

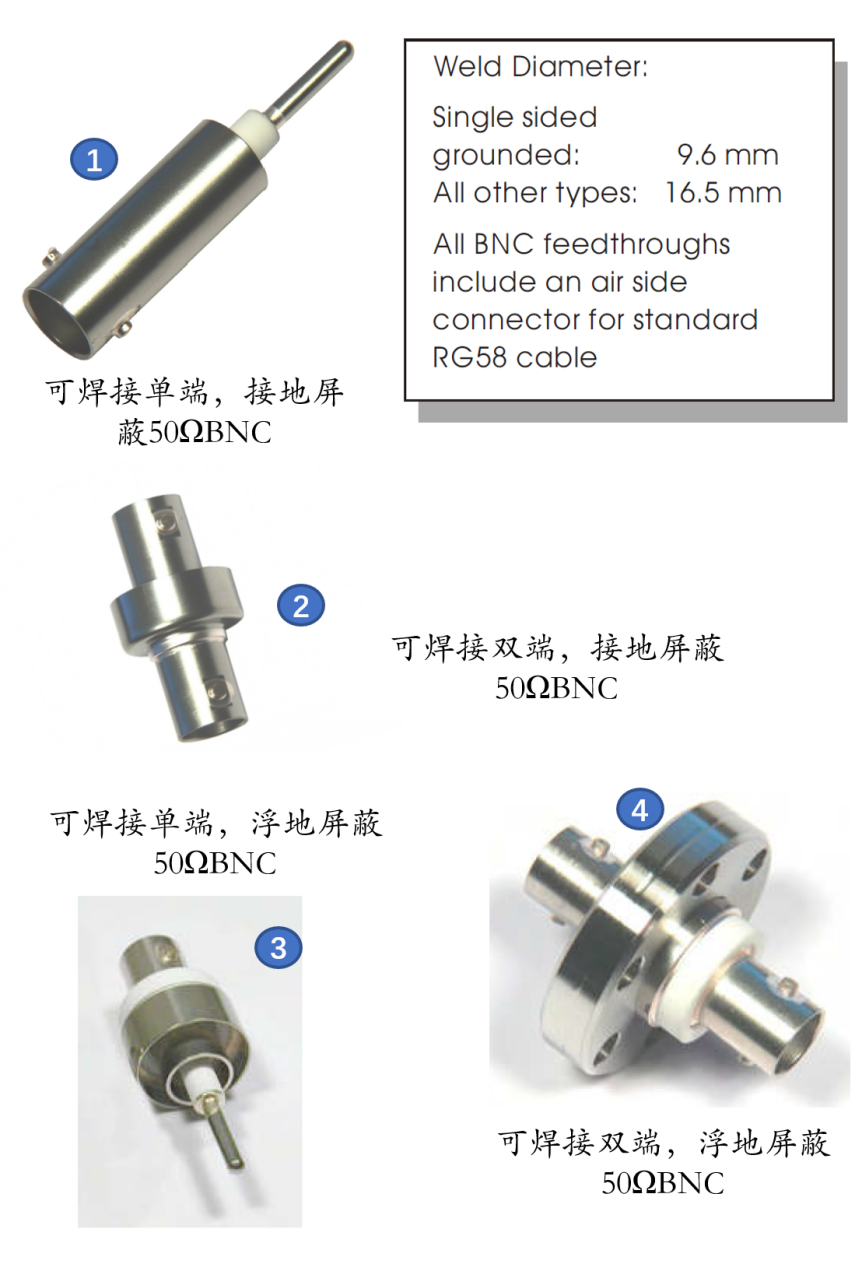

圖六：①BNC50；②BNCD50；③BNCF50；④BNCDF50
