本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC/MHV同軸饋通、高電壓饋通等多種型號真空電極及配件、線纜，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。

Allectra MHV同軸型真空饋通和MHV真空線纜，MHV（微型高壓同軸饋通），是BNC的一種變體，采用嵌入式的插針，耐壓可達5KV。

首先考慮其阻抗匹配，進一步根據Single & Double Sided和Grounded & Floating Shield進行分類，如下：

非阻抗匹配

MHV: MHV STANDARD type, 5KV Coaxial, GROUNDED SHIELD

50歐姆阻抗

MHV50: MHV 50Ω, 5KV Coaxial, GROUNDED Shield, SINGLE SIDED

MHVD50: MHV 50Ω, 5KV Coaxial, GROUNDED Shield, DOUBLE SIDED

MHVF50/MHVDF50: MHV 50Ω , 5KV Coaxial, FLOATING Shield, SINGLE and DOUBLE SIDED

可提供配套的50歐姆真空同軸線纜，常用型號：380-MHV-MX/MM-LENGTH。

圖一：非阻抗匹配MHV同軸真空饋通技術參數

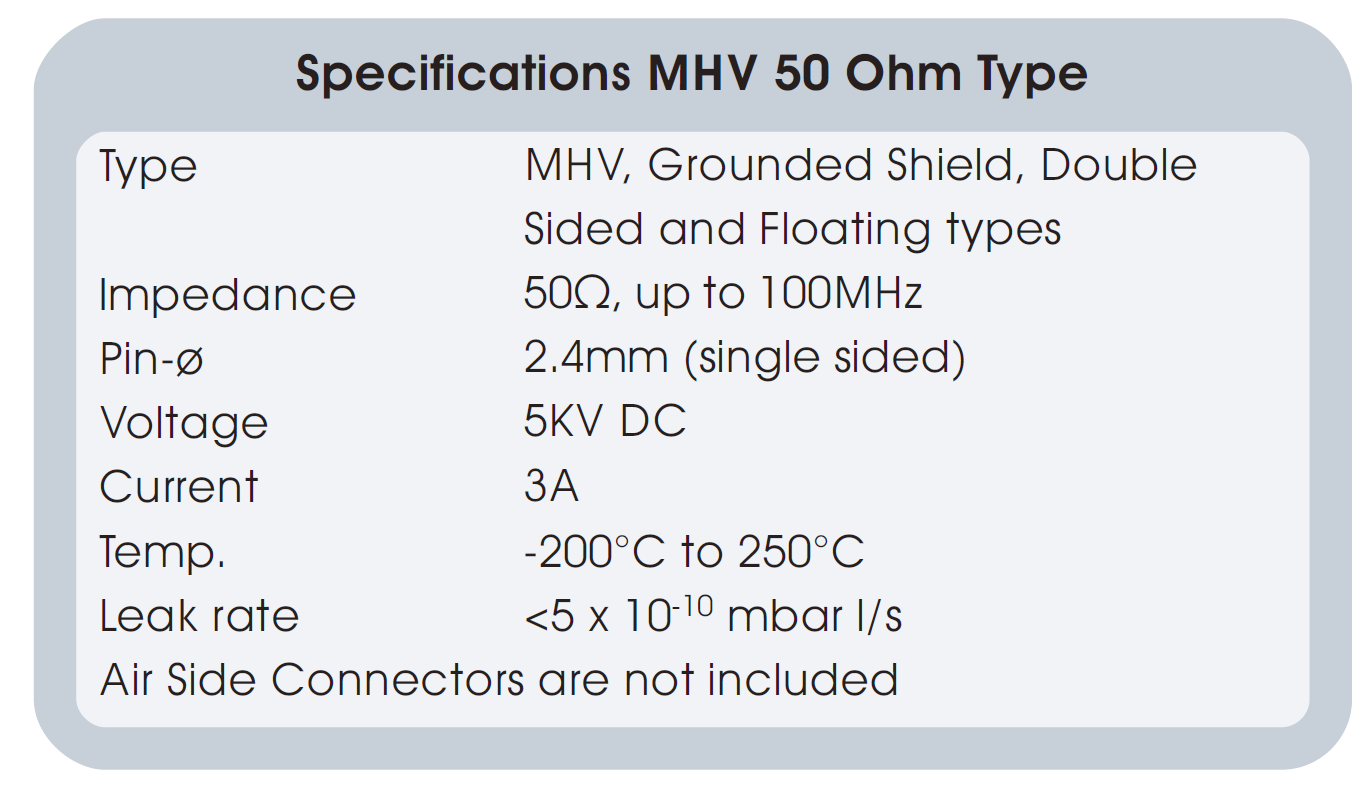

圖二：50歐姆阻抗MHV同軸真空饋通技術參數

圖三：MHV真空端線纜接頭（常用型號：245-CON-MHV）

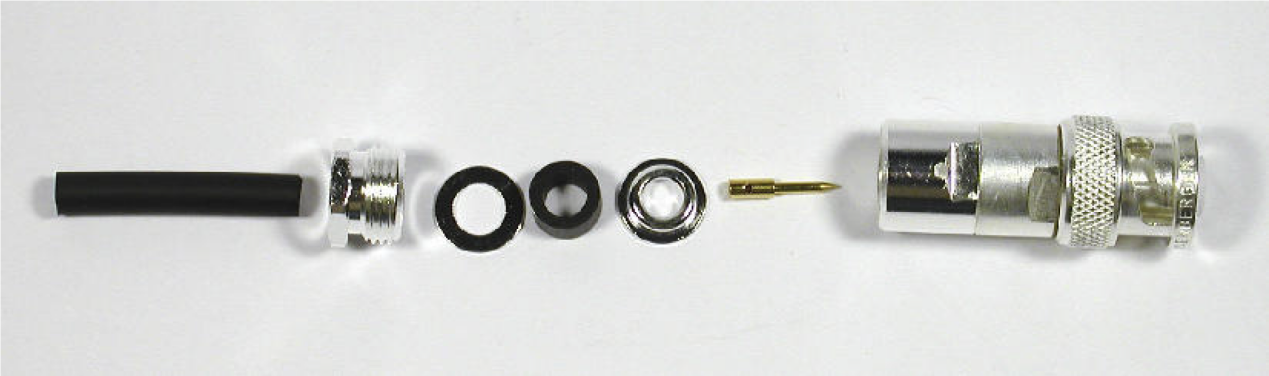

圖四：MHV真空端線纜接頭零部件圖

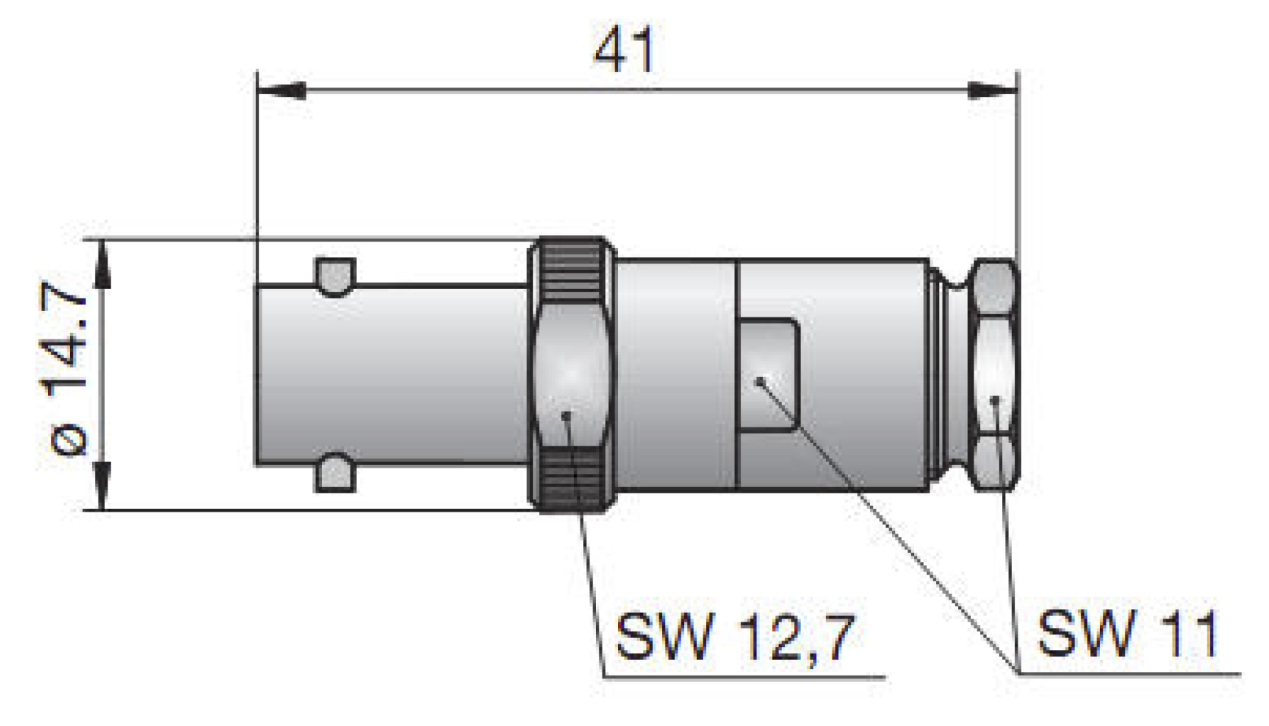

圖五：MHV母頭尺寸圖（便于真空內部的對接）

圖六：MHV真空饋通（CF35法蘭/3路/單端連接/接地屏蔽，另配3個大氣端接頭）

以上就是北京麥迪森科技有限公司提供的Allectra MHV同軸型真空饋通和MHV真空線纜，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
