Allectra SHV高壓同軸饋通（Safe High Voltage）專為提供安全的高壓輸送而設計（5KV, 6KV, 10KV，20KV），可根據不同的接頭類型和屏蔽方式分類。其中，5KV/10KV/20KV版本還可按照真空側的設計方式分為Recessed Ceramic和Exposed Ceramic。

一、5KV SHV同軸饋通

常見三種分類：

SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD

SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD

SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD

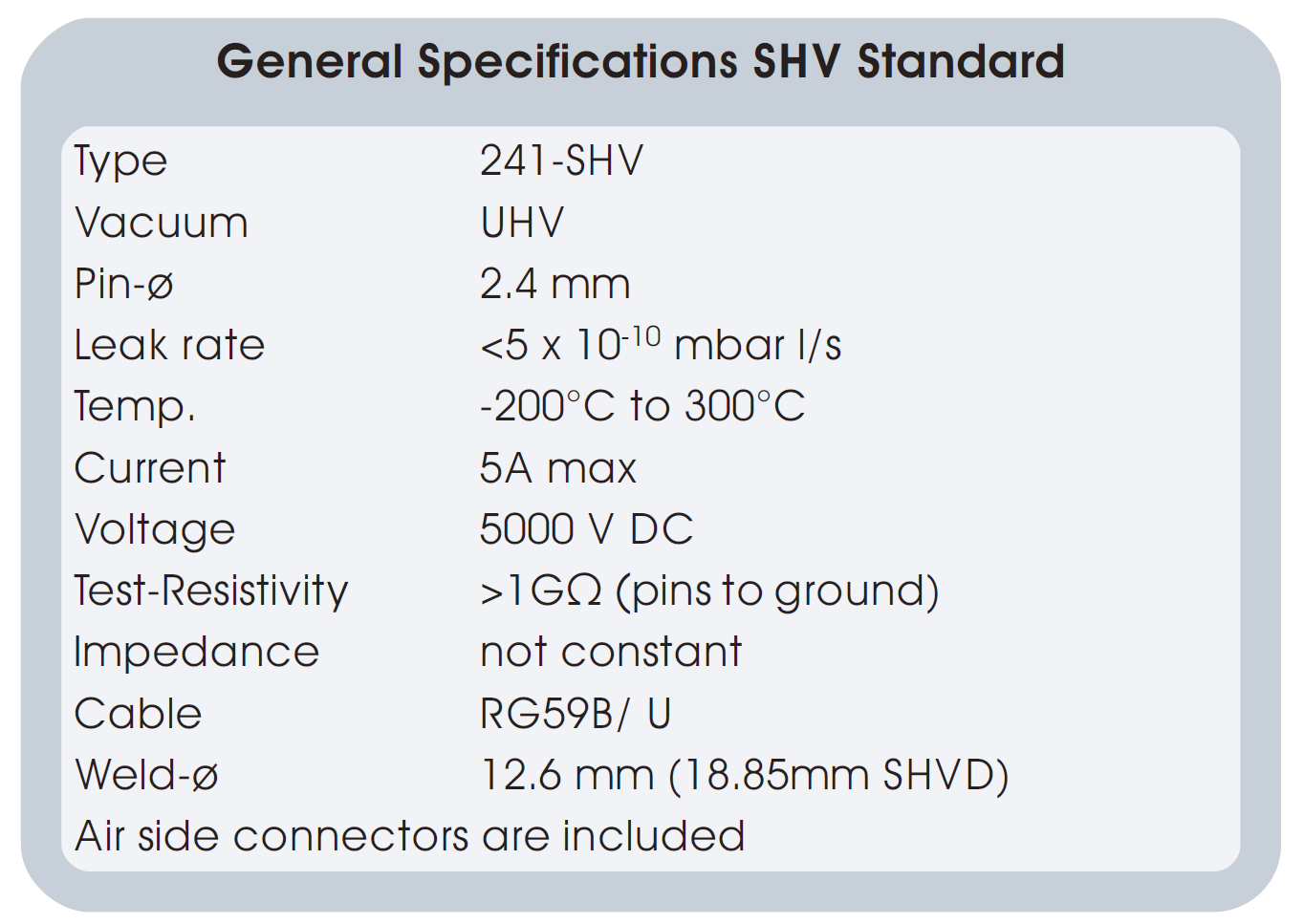

圖一：5KV SHV的基本技術指標

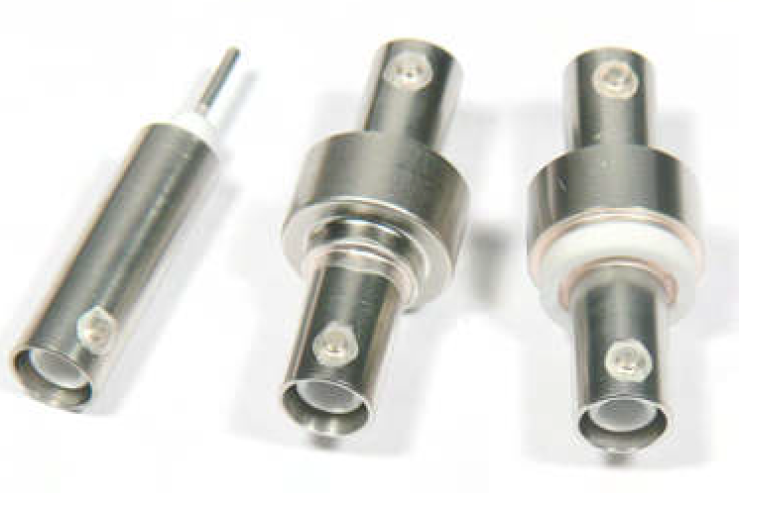

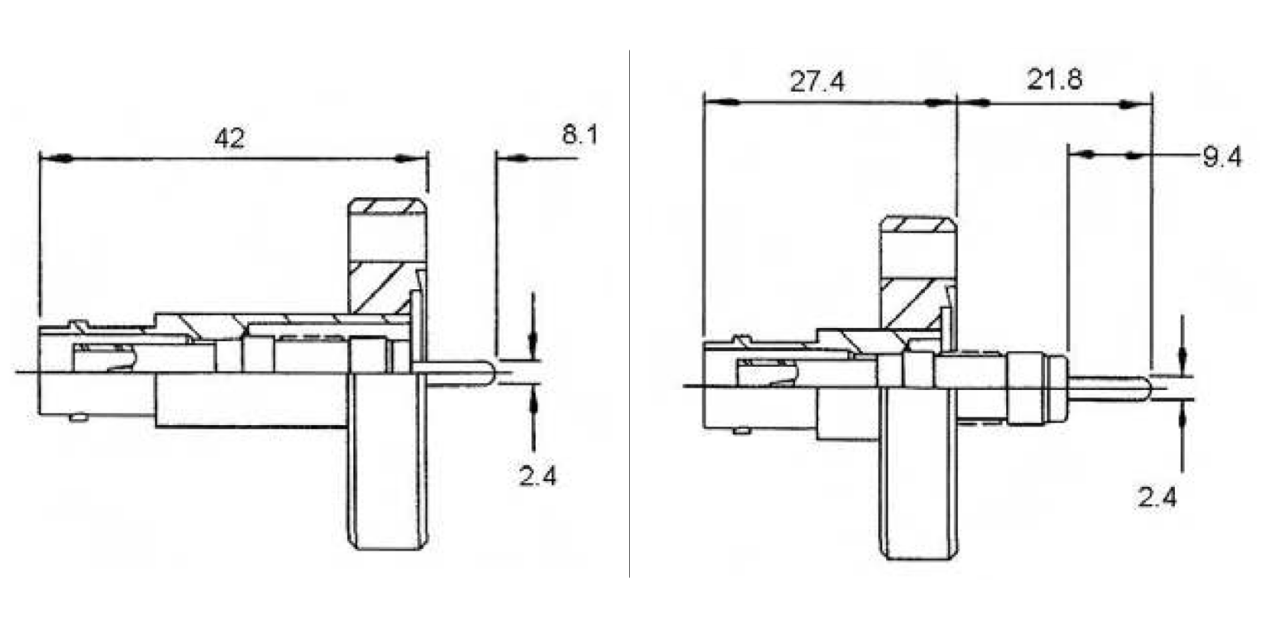

圖二：（左）241-SHV-C16 SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD（右）241-SHVE-C16 SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD

圖三：241-SHVD-C16 SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD

二、50Ω 6KV SHV50同軸饋通

此類特殊的多功能饋通具有50Ω阻抗和高電壓能力。主要根據真空內外側的接頭類型和接地屏蔽方式進行分類。

Single and Double Sided versions available

Grounded Shield and Floating Shield versions

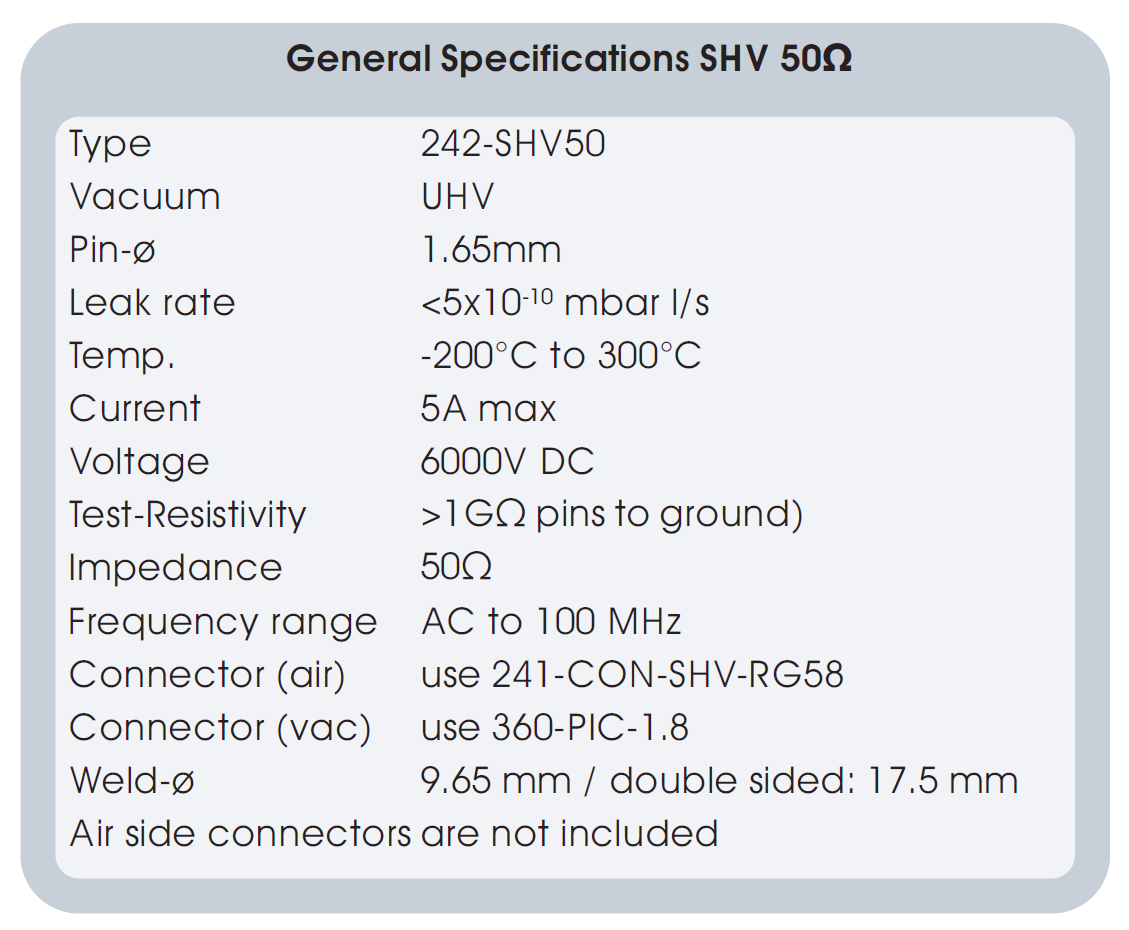

圖四：SHV50的基本技術指標

圖五：（左）SINGLE SIDED versions - GROUNDED SHIELD

（中）DOUBLE SIDED versions - GROUNDED SHIELD

（右）DOUBLE SIDED versions - FLOATING SHIELD

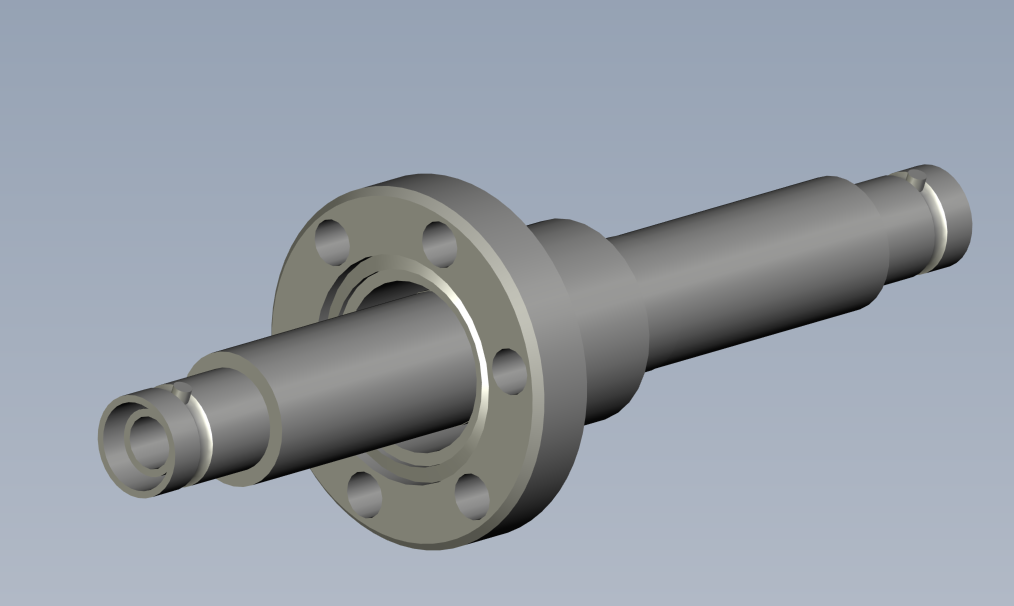

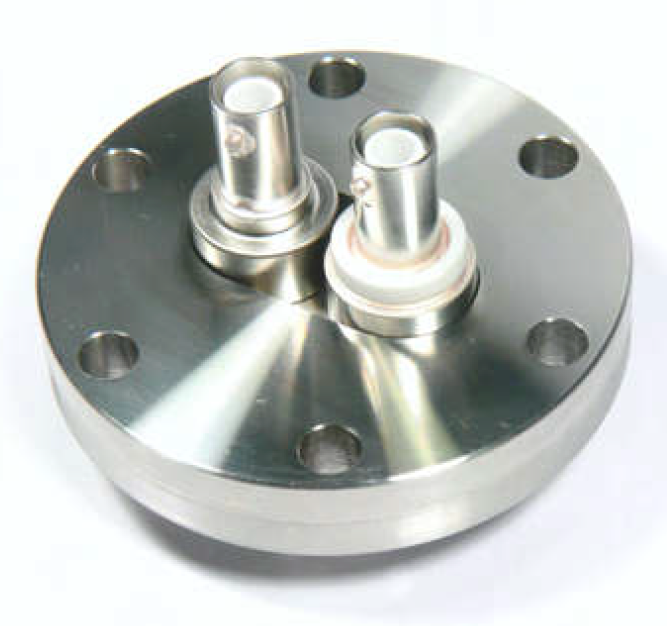

圖六：定制的SHV50 CF35法蘭饋通（左側為接地屏蔽Grounded SHV，右側為浮地屏蔽Floating SHV）

三、SHV10 & SHV20同軸饋通

SHV10 & SHV20饋通為超高壓真空饋通。

SHV10：饋通電壓可達10KV。

SHV20：饋通電壓可達到20KV。

SHV10 &SHV20饋通為單端接頭，接地屏蔽。根據真空側的設計方式可分為Recessed Ceramic和Exposed Ceramic（參考圖二）。

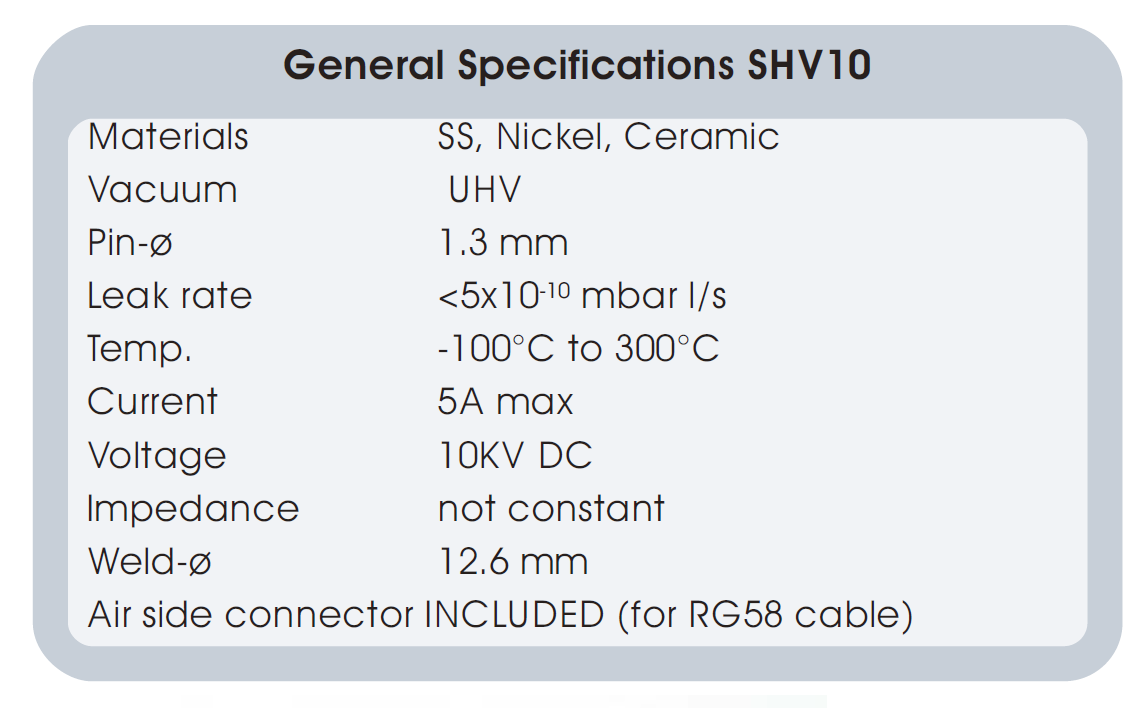

圖七：SHV10的基本技術指標

圖八：SHV20的基本技術指標

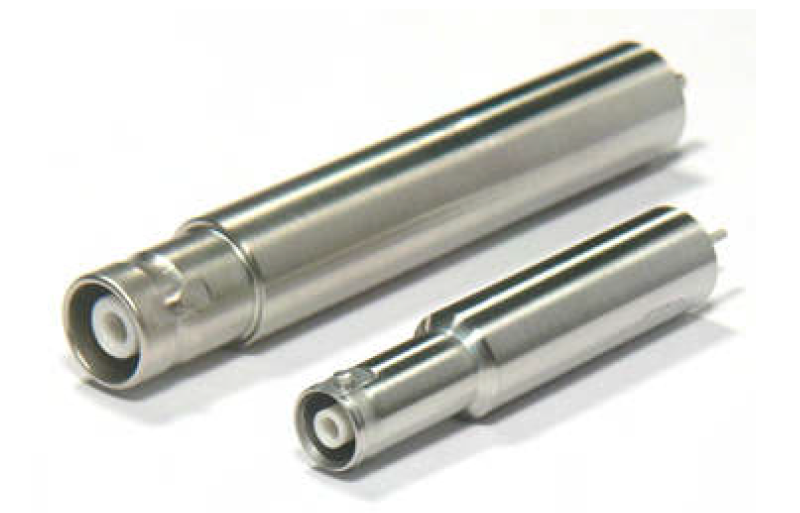

圖九：（上）SHV20實物圖；（下）SHV10實物圖
