KF真空法蘭（KF也被稱為NW或QF，ISO-KF等），是一種常用于中低真空系統的快速接頭法蘭。這種類型的法蘭系統為了實現快速搭接和拆卸而設計，非常適合于實驗室和工業環境中頻繁更換系統配置或需要清潔的應用場景，特別是在那些對維護和成本敏感的場合。如，用于連接真空系統和低壓管道系統中的管道和設備，常見于半導體、電子、光學和化學等高科技領域。

KF法蘭系統設計簡單且價格相對便宜，使得其在許多科研和工業領域都非常實用，特別是在那些對維護和成本敏感的場合。KF法蘭主要用于連接真空系統和低壓管道系統中的管道和設備，常見于半導體、電子、光學和化學等高科技領域。

KF真空法蘭是小尺寸的快裝法蘭接頭,公稱直徑尺寸包括:DN 10,16,25,40,50。

·制造標準包括:DIN 28403，ISO2861。

·適用的真空度可達10-8 mbar。

·適用于10-6Pa以下的真空度，適用溫度150℃ (Viton氟橡膠O型圈)/80℃(NBR丁腈橡膠O型圈)。

·法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等。

·法蘭通常為304、316不銹鋼等。

KF真空接頭通常由法蘭、卡箍、密封圈(O-Ring)、中心定位環(center ring)組成，見下圖。通過卡箍把KF法蘭固定到一起，進行密封。

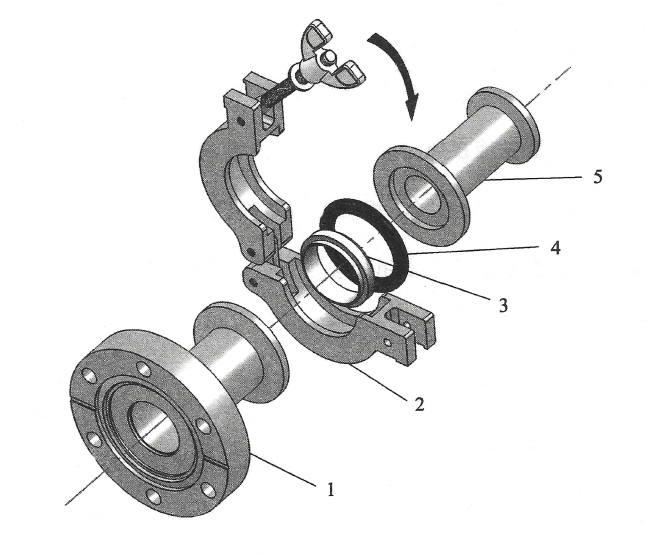

圖：KF法蘭連接方式。1—CF/NW 轉接法蘭；2—卡箍；3—中心支架；4—O形橡膠圈；5—NW 轉接法蘭

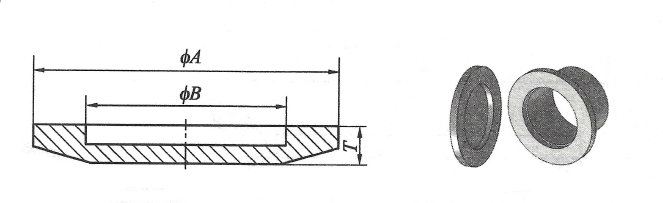

NW盲板法蘭的主要型號和尺寸：

KF法蘭特點：

高度可靠的密封性能：KF法蘭采用橡膠或金屬墊片作為密封材料，可以提供高度可靠的密封性能，能夠承受高壓力和高真空條件下的使用。

易于安裝和拆卸：KF法蘭的結構簡單，使用方便，只需要用卡箍將兩個法蘭盤固定在一起即可，拆卸時也非常容易，只需要擰下卡箍即可。

適用于小口徑管道系統：KF法蘭適用于小口徑管道系統，常見規格為10~50mm，其尺寸小巧，重量輕，可以節省空間和成本。

質量穩定可靠：KF法蘭是經過嚴格測試和質量控制的，質量穩定可靠，可以確保系統的穩定運行。

總之，KF法蘭具有密封性好、安裝方便、適用范圍廣等優點，已經成為真空領域中廣泛應用的一種連接方式。

參考：

[1] 《實用真空技術》

[2] 部分來自網絡
