在同步輻射光源中，通常使用的是超高真空狹縫。X射線根據其光束模式一般可分為三類：白色光束（White Beam）、粉紅色光束（Pink Beam）和單色光束（Monochromatic Beam）。白色光束是指直接來自波蕩器的寬帶X射線，未聚焦且包含所有諧波；粉紅色光束是指通過反射鏡的反射而聚焦的X射線；單色光束是指具有單一光學頻率的光束。JJ X-Ray可針對不同類型的光束提供不同種類的狹縫系統。值得注意的是，由于同步輻射光源往往具有極高的熱量，所使用的狹縫需要配置冷卻系統，以降低狹縫的熱負載。

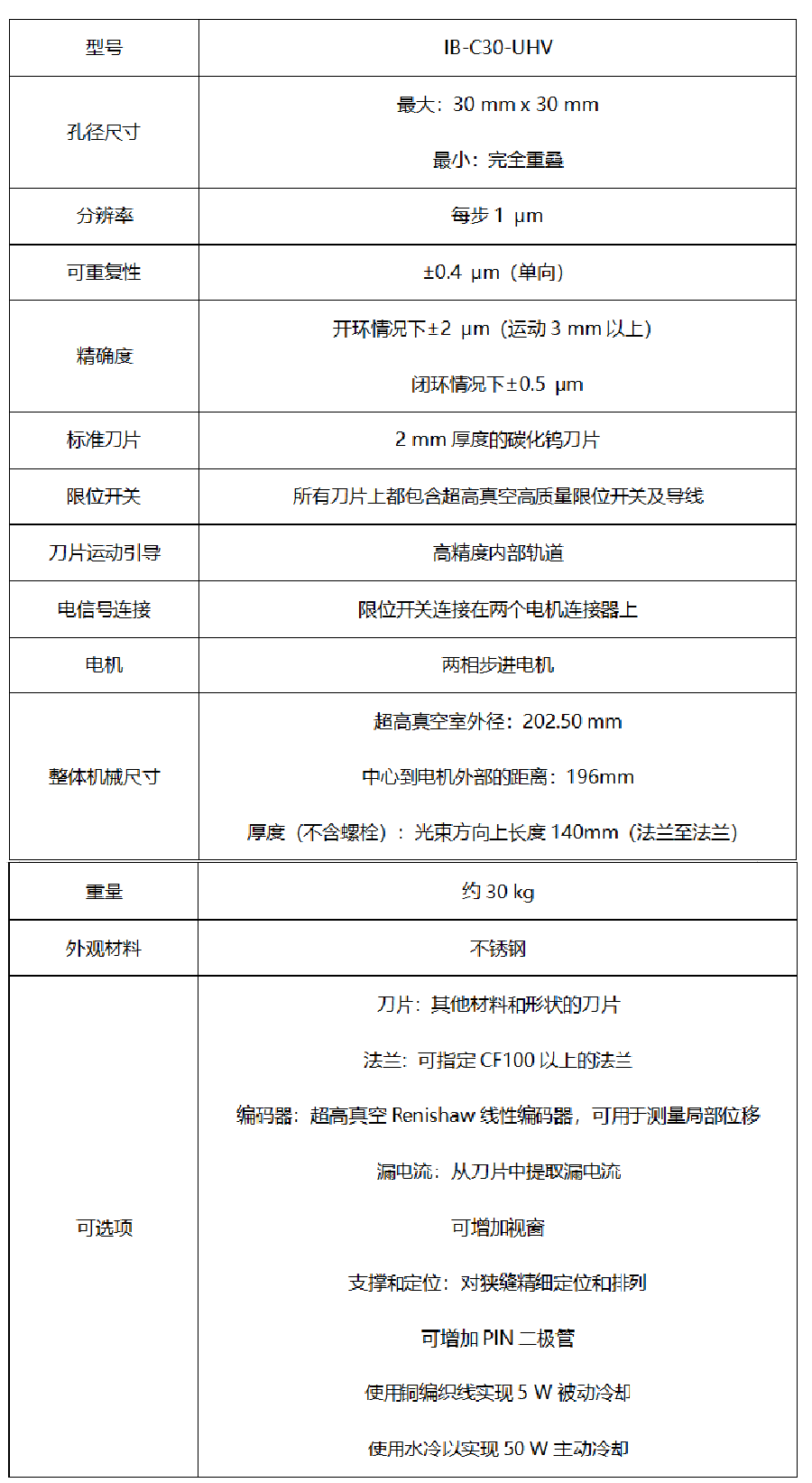

1）對于單色光束，常用的狹縫型號是IB-C30-UHV，它與空氣狹縫有許多相同的特征，但將刀片改進為四個獨立可移動且高度拋光的碳化鎢刀片，且高分辨率步進電機放置于真空外部，通過磁耦合饋通控制移動，以避免超高真空污染和電機過熱的問題。相關參數如下：

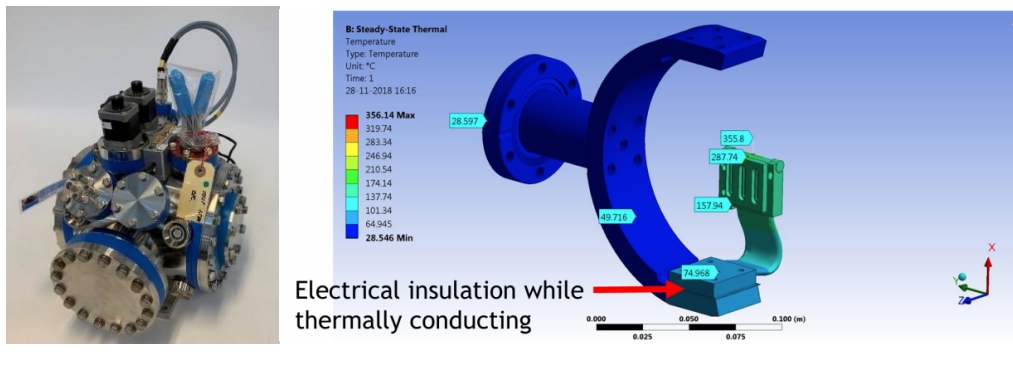

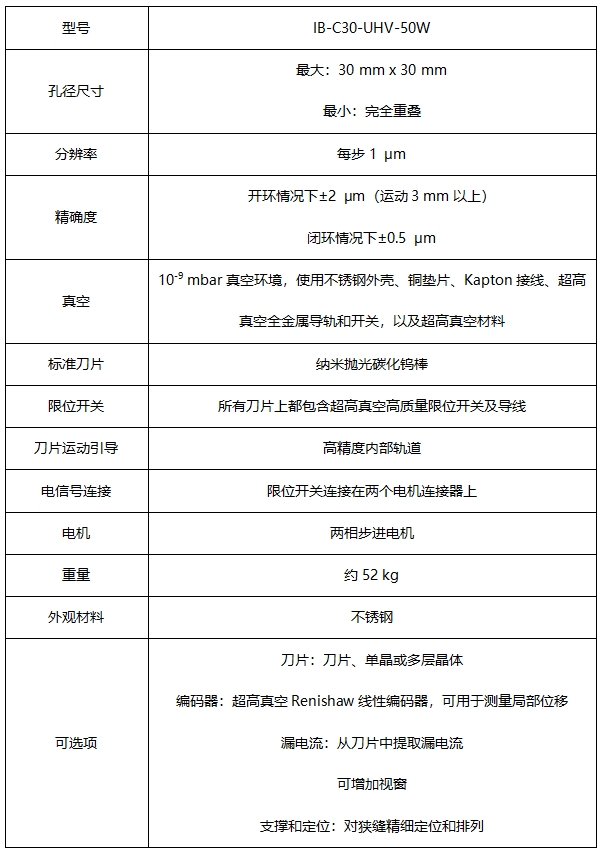

2）對于粉紅色光束，主要狹縫產品型號為IB-C30-UHV-50W。使用銅編織物進行連接，以確保水冷對機械性能的影響可忽略不計。存在漏電流的情況下，*大的吸收功率為50W。相關參數如下：

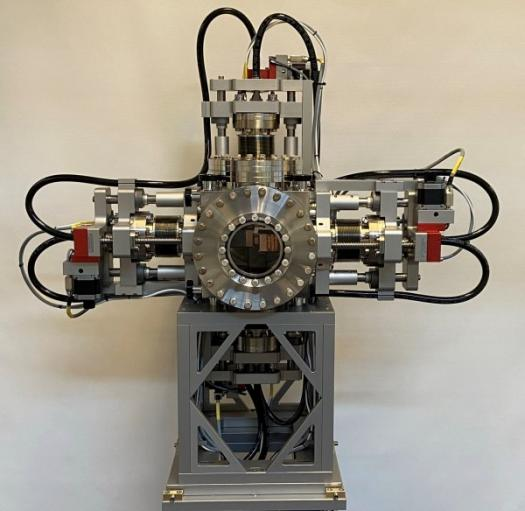

3）對于白色光束，常見的狹縫型號為IB-C50-UHV-4000W，其主要特征如下：

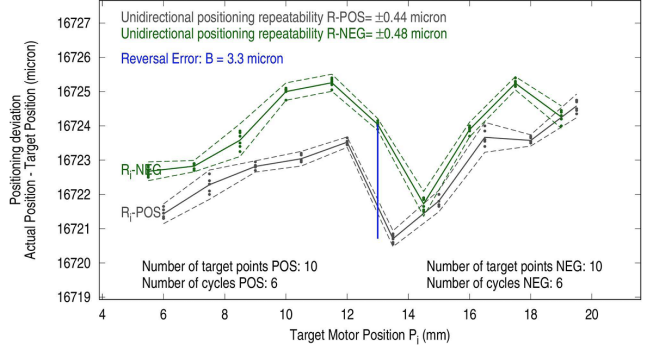

- 驅動裝置為剛性結構，具有高精度導軌，可匹配同步輻射光源及自由電子激光刀片，原位條件下產生72 Hz**本征模。機械臂運動分辨率<200 nm，開環可重復性<2 μm，開環精度<3 μm。

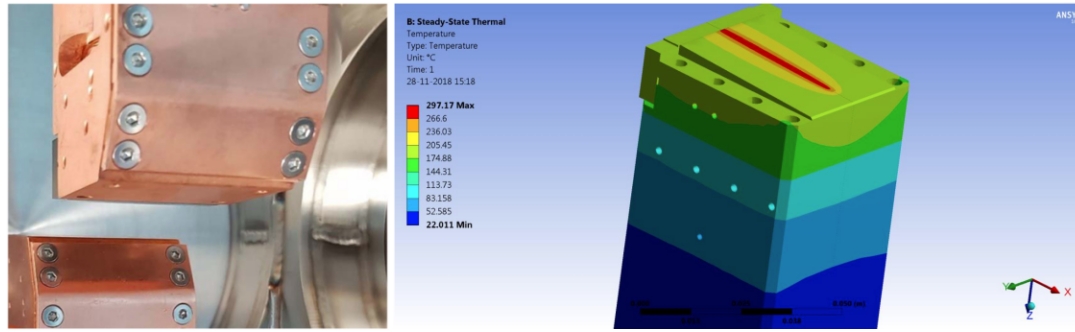

- 狹縫通常采用Cu合金刀片以吸熱，用重元素材料限定光斑大小。當漏極電流讀數存在時，吸收功率可達1500 W；當漏極電流可被忽略時，吸收功率可提高至4000 W。在水冷系統運行下，系統的*高溫度為300℃。

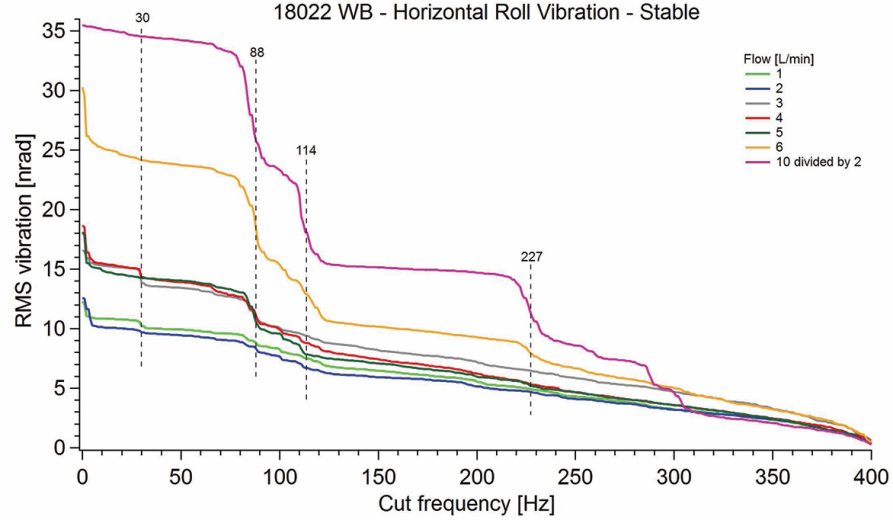

- 在3L/min的流量下，刀片之間的相對滾動震動小于20 nrad RMS。

- 刀片可以完全重疊閉合，四個刀片可獨立運動。

- 可在狹縫系統上安裝離子泵。

- 提供用于安裝儀表、直角閥、RGA和其他可能需要的端口。

- 提供3D打印的水流管，可在特定的功率或流量下優化水流。

- 可使用Renishaw增量式編碼器或者完全編碼器。

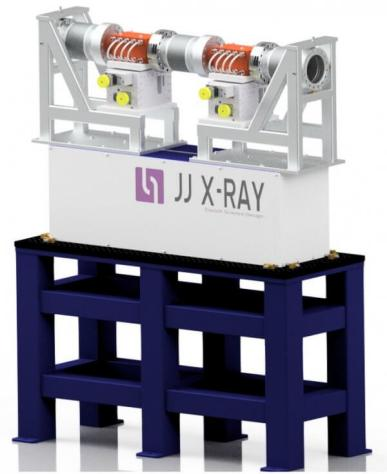

JJ X-Ray還可提供白色光束掩膜（White Beam Mask），通常用于前端，也可用作白色光束狹縫的經濟替代品。白色光束掩模由兩個帶有錐形方形切口的Cu合金組成，這些切口可以在垂直方向和水平方向移動，進而確定光斑大小。該掩膜標準*大孔徑為23 mm x 23 mm，標準*大吸熱量為3000 W，垂直和橫向運動的分辨率為1 μm，開環重復性<3 μm。

有時，光束線周圍的空間限制或?qū)讖匠叽绲奶厥庖?，可能使得?biāo)準尺寸的狹縫難以滿足要求。我們可根據客戶需求提供定制化服務，包括定制刀片的材料和形狀、狹縫的尺寸等，以確保滿足您的各種需求。

以上北京麥迪森整理的JJ X-RAY超高真空狹縫的產品介紹，后續將為您帶來JJ X-Ray其他產品的介紹，敬請關注。
