在進行同步輻射相關實驗時，為了獲得較高的空間分辨率，通常需要利用聚焦元器件將X射線進行聚焦。X射線聚焦元器件可分為三類：一是反射型，如Kirkpatrick-Baez (K-B) 反射鏡；二是衍射型，如菲涅爾波帶片；三是折射型，如復合折射透鏡(Compound Refractive Lens, CRL)。

反射型聚焦元件 通常使用曲面反射鏡，如球面和超環面反射鏡。球面反射鏡可在子午線或弧矢的其中一個方向上聚焦，而超環面反射鏡則可以同時實現兩個方向上的聚焦，但成本高昂。此外，單反射鏡系統存在像差，為減少像差，需使用多枚反射鏡的組合。對于同步輻射束線常用的能量范圍，由于反射鏡的反射率較低，為了不顯著地降低光強，通常只能使用雙反射鏡系統，如K-B雙反射鏡系統。

K-B雙反射鏡示意圖

衍射型聚焦元件 反射鏡通常只能聚焦到微米級光斑，采用波帶片作為聚焦元件，利用光的衍射對光斑聚焦，可實現納米量級的光斑，如菲涅爾波帶片。

菲涅爾波帶片示意圖

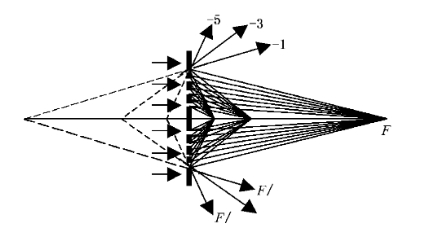

菲涅爾波帶板多級衍射焦點示意圖

復合折射透鏡（CRL） 相較于上述兩種聚焦器件，CRL系統具有結構緊湊、焦距可調、準直方便、對面形誤差和震動敏感度低等優點。目前，CRL已成為同步輻射光源裝置束線的重要聚焦元件。

對于CRL的幾何結構，由于材料在X射線波段的折射率小于1，能夠?qū)崿F(xiàn)X射線聚焦的面型為凹面。

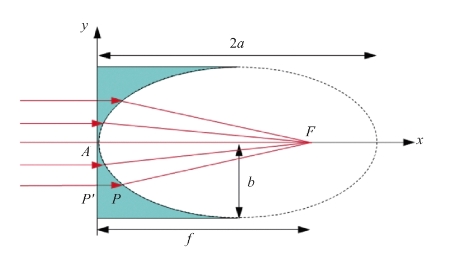

單個聚焦透鏡示意圖

盡管理想的聚焦面型為橢圓形，但CRL通常設計為具有相同頂點曲率半徑的拋物線形，主要基于以下考慮：

一、拋物柱孔的開口直徑大于橢圓柱孔，可使透鏡接收更高的光子通量。

二、X射線在拋物柱形透鏡中經過的材料長度較短，X射線的衰減相對較小。

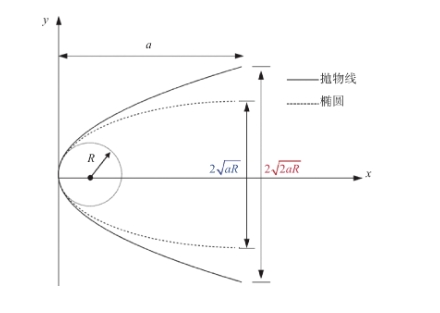

橢圓形與拋物線形透鏡對比示意圖

以上北京麥迪森整理的同步輻射實驗中的X射線聚焦元件概述，后續將為您帶來JJ X-Ray其他產品的介紹，敬請關注。
